Из чего собирают ЗОК и что из этого есть у нас
СП 542 делит защитную конструкцию на пять частей: защитная сетка, ограждение из стальных тросов, опоры, растяжки и фундаменты (п. 6.1). Изменение № 1, действующее с 26 сентября 2026 года, добавило шестую: несущую тросовую конструкцию, на которой висят сетки. Мы поставляем всё, кроме опор и фундаментов.
| Элемент ЗОК | Что берём | Цена от | Где смотреть |
|---|---|---|---|

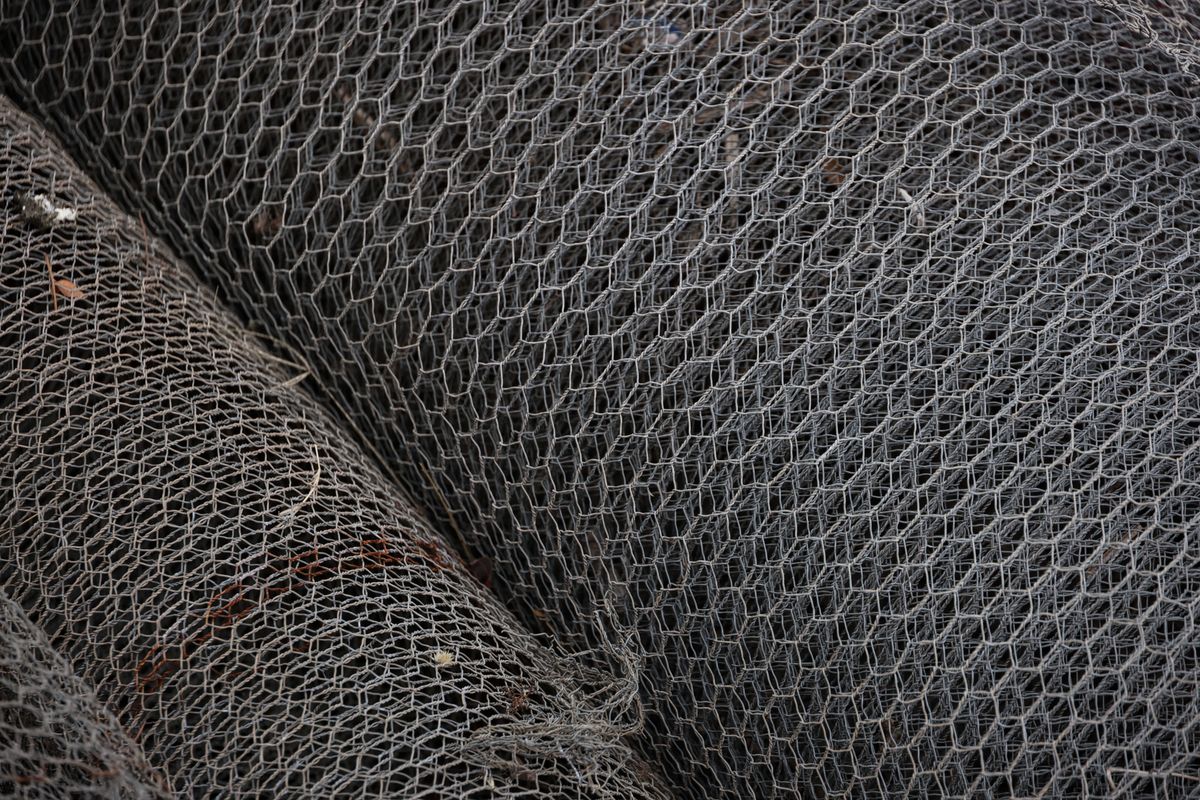

| Улавливающая сетка | сетка двойного кручения оцинкованная, ГОСТ Р 51285 | 100 ₽/м² | этот раздел |

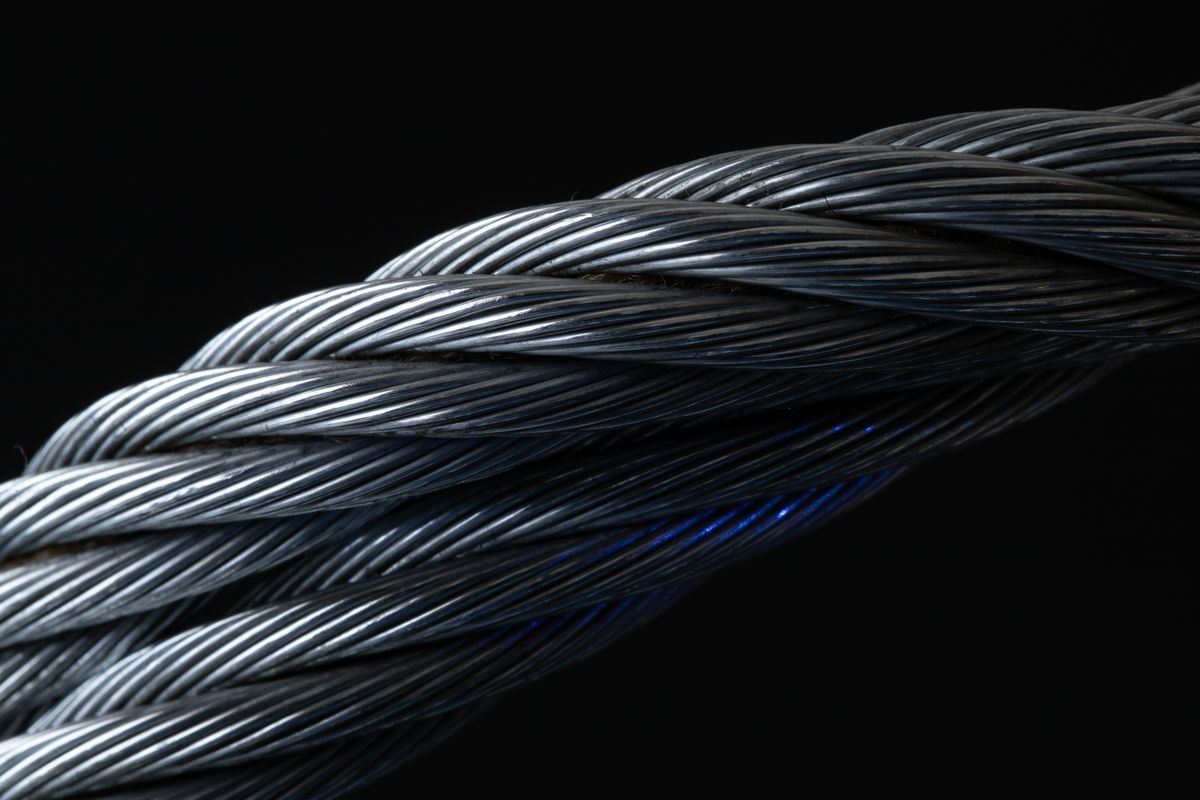

| Несущие тросы и растяжки | трос стальной оцинкованный 8 мм | 150 ₽/м | тросы и канаты |
| Окантовка сетки | шнур полиэфир/арамид 6 и 10 мм, разрыв 1 900 и 3 900 кгс | 105 ₽/м | тросы и канаты |

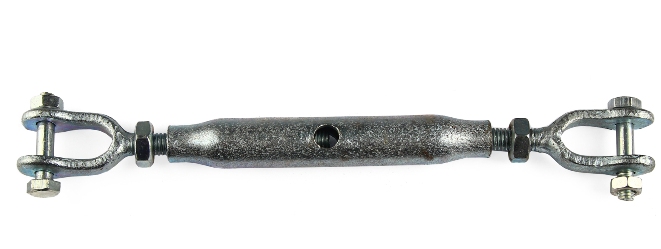

| Натяжение тросов | талрепы вилка-вилка DIN 1478, М8–М45, WLL 0,3–13 т | 370 ₽ | талрепы |

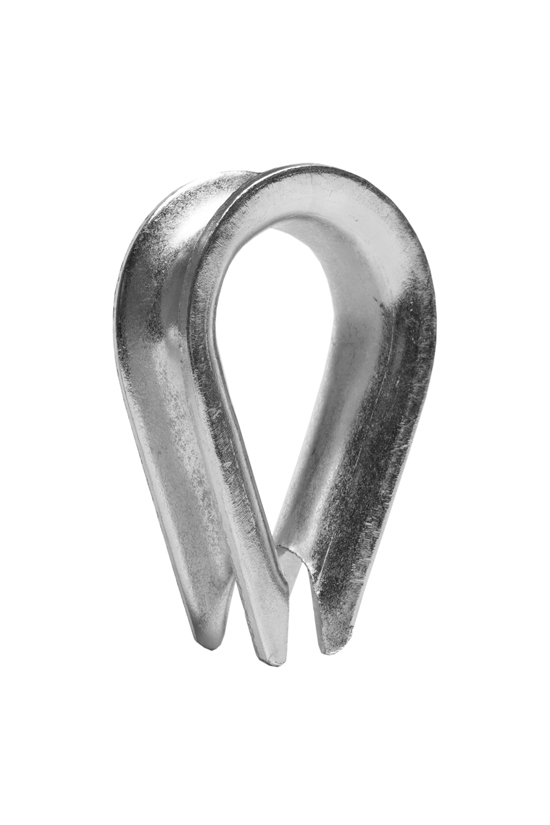

| Петли на тросе | коуши DIN 6899-B, есть ХЛ | 70 ₽ | коуши |

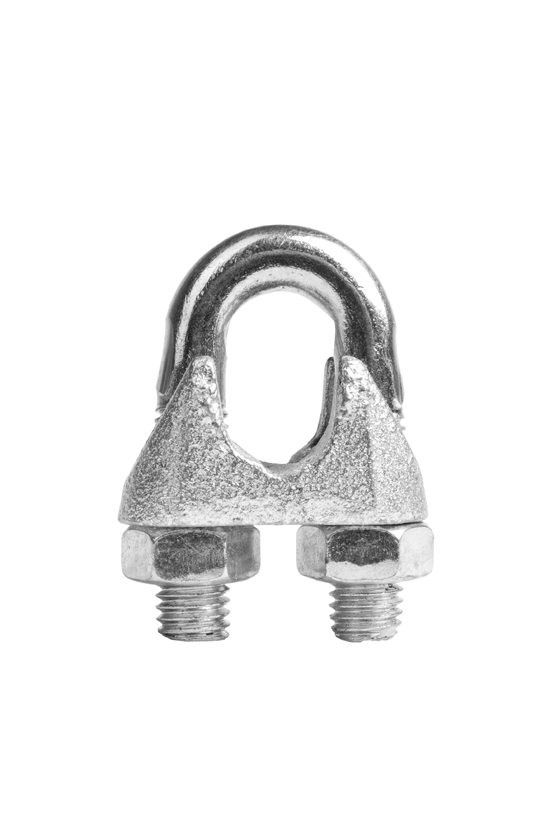

| Заделка петли | зажимы DIN 741 и DIN 1142 | по размеру | зажимы для троса |

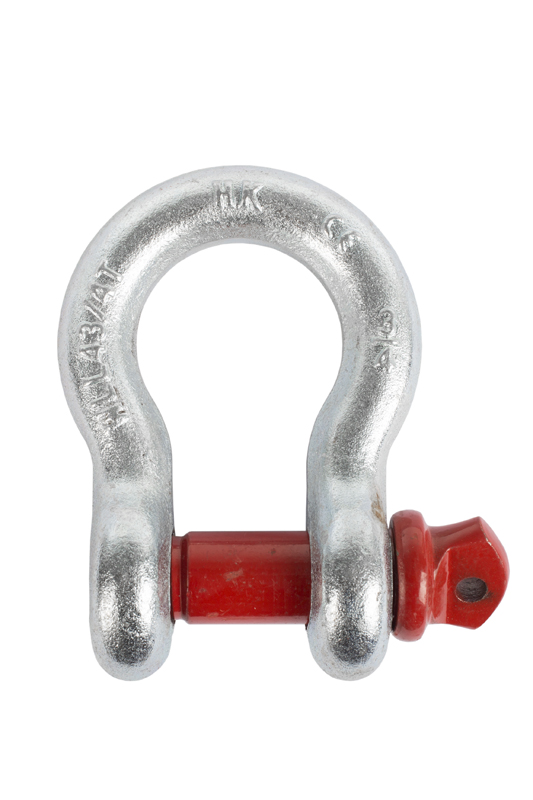

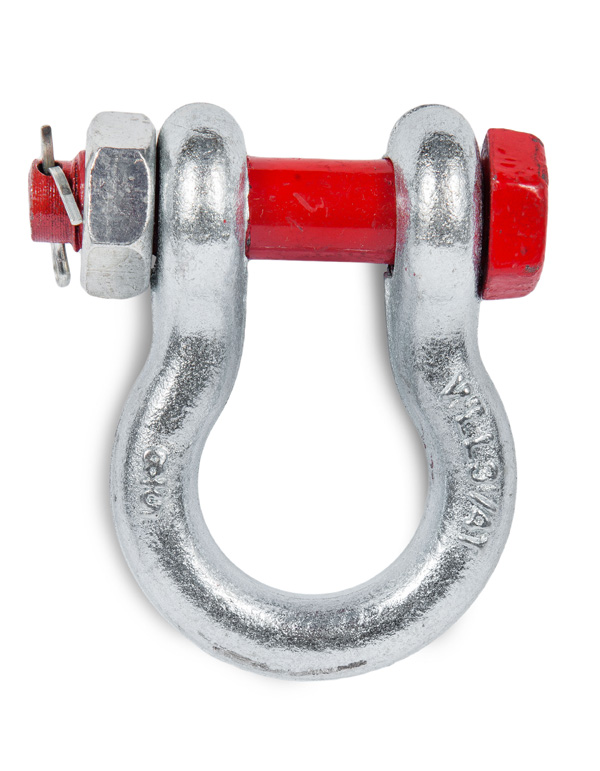

| Соединение узлов | скобы омегообразные и прямые, 1–25 т | 84 ₽ | скобы такелажные |
Цены указаны с НДС 22 %. Для партии от нескольких сотен штук или километра каната цену считаем отдельно.
Как выбрать комплектующие для ЗОК: 5 вопросов к проекту
1. Какое усилие в тросе?
Пункт 9.4 СП 542 требует подбирать талрепы, зажимы и коуши на нагрузку от тросов, а не по диаметру «на глаз». В проекте это усилие указано в тоннах или килоньютонах. Рабочая нагрузка талрепа (WLL) должна быть не ниже расчётного усилия. Запас по разрыву у наших DIN 1478 пятикратный: у М39 рабочая нагрузка 10 т, разрывная 50 т.
2. Какой диаметр троса?
От него зависят коуш и зажимы. Коуш берут под диаметр каната, зажимы тоже, и количество зажимов на петлю растёт с диаметром. Число зажимов и момент затяжки задаёт проект или паспорт на зажим.
3. Где стоит объект?
На Урале, в Сибири и на Севере берите исполнение ХЛ. Пункт 7.2 СП требует считать снеговую и гололёдную нагрузку на сетку и тросы, а изменение № 1 задало для гололёда коэффициент надёжности 1,1. Чем мельче ячейка, тем больше льда она соберёт.
4. Сталь или полимер?
Стальная сетка по ГОСТ Р 51285 проходит по п. 6.2.1 СП без дополнительных испытаний. Полимерную, текстильную или композитную после изменения № 1 допускают только с протоколом испытаний на возгораемость по ГОСТ Р 56027, и материал не должен относиться к горючим легковоспламеняемым. Если такого протокола у производителя нет, сетку не примут.
5. Как будете обслуживать?
По п. 11.3 эксплуатирующая организация осматривает ЗОК ежемесячно. Недопустимые дефекты перечислены в п. 11.6.1: разрыв окантовки из каната или шнура, разрыв больше 10 ячеек на 1 м², отрыв сетки от окантовки больше чем на 1 погонный метр. Держите на объекте запас коушей, зажимов и отрезок окантовки, чтобы чинить сразу.
Где применяют
- Трансформаторные подстанции и КТП. Небольшая площадь, сетка над оборудованием на опорах или на конструкции самой подстанции (зависимая ЗОК по п. 6.3.2).
- Резервуары и насосные. Большие пролёты, несущая тросовая конструкция, талрепы М30–М45.
- Склады и производственные корпуса с плоской кровлей. Сетка над кровлей с зазором, который проектировщик считает по п. 10.5.
Сетка и тросы гасят удар малых и лёгких БПЛА и задерживают обломки. От тяжёлых аппаратов пассивная защита не спасает, это задача других средств. Если вам обещают сетку «от всего», спросите, на какую массу и скорость БПЛА её считали.
Условия покупки
Талрепы, скобы, коуши и зажимы лежат на складе в Екатеринбурге, складские позиции отгружаем в течение трёх рабочих дней после оплаты. Арамидный канат шьют под заказ в бухтах по 300 м, срок около двух недель. На такелаж передаём сертификат соответствия, на канат сертификат качества завода на партию, по запросу собираем паспорт партии с прослеживаемостью до таможенной декларации.
Работаем с НДС, по договору поставки, доставляем по России своим транспортом или транспортной компанией.
Пришлите спецификацию из проекта ЗОК: посчитаем комплект сетки, тросов и узлов и пришлём КП.
Прислать спецификацию ЗОК
Частые вопросы
Защищает ли сетка от дронов?
Защищает от малых и лёгких БПЛА и от обломков: сетка ловит аппарат или рвёт его до контакта с объектом. По СП 542 уровень защиты и тип БПЛА задают в задании на проектирование. Тяжёлые аппараты сетка не остановит, для них нужны ПВО и средства РЭБ.
Как называется сетка от дронов?
В СП 542.1325800.2024 она называется улавливающей сетчатой конструкцией (УСК), а вся система целиком — защитной ограждающей конструкцией (ЗОК). Стальную сетку для ЗОК делают по ГОСТ Р 51285 (двойного кручения, шестиугольная ячейка), ГОСТ 5336 или ГОСТ Р 58118.
Как натягивают сетку от дронов?
Сетку крепят к несущим стальным тросам, тросы натягивают талрепами между опорами. На концах троса делают петлю на коуше и фиксируют зажимами. Натяжение и прогиб задаёт проект: по изменению № 1 прогиб выше расчётного при монтаже считается недопустимым дефектом.
Сколько зажимов ставить на трос?
Не меньше трёх на петлю, а точное число растёт с диаметром каната и указано в проекте или в паспорте на зажим. Скобу зажима ставят на короткий, ненагруженный конец. Для ответственных узлов ЗОК берут зажимы DIN 1142 или EN 13411-5, DIN 741 оставляют для вспомогательных тросов.
Какой талреп нужен для антидроновой сетки?
Тот, у которого рабочая нагрузка не ниже расчётного усилия в тросе из проекта. Для несущих тросов на больших пролётах обычно ставят DIN 1478 М30–М45 (7–13 т), для растяжек и вспомогательных тросов М16–М24 (1,2–5 т).
